一、设备主要用途

本设备用于生产紫外光辐照交联聚乙烯电缆、无卤低烟阻燃聚烯烃辐照交联电线。
二、设备主要技术参数
1、供给电源：三相四线 电压:交流380V，单相电压:交流220V，50HZ
装机总容量：20kw ，实际耗电量15kwh
2、紫外光LED灯：4组 共14只 ，每只灯管灯珠数量252颗。
3、紫外光LED灯功率：1kw×14
4、排烟风机: 2.2kw 变频器控制 空载噪音≤72dB 1台
5、水冷机:7.5kw 10P 冷媒R22 电脑模块控制 空载噪音≤60dB 1台
6、风机转速范围：0-2900r/min
7、水冷机温度控制范围：18-22℃
8、紫外光LED温度控制范围：22-32℃
9、温度测量点：4个
10、电流监测点14个
11、LED紫外光灯管使用寿命：30000小时 以上
三、设备主要组成部件

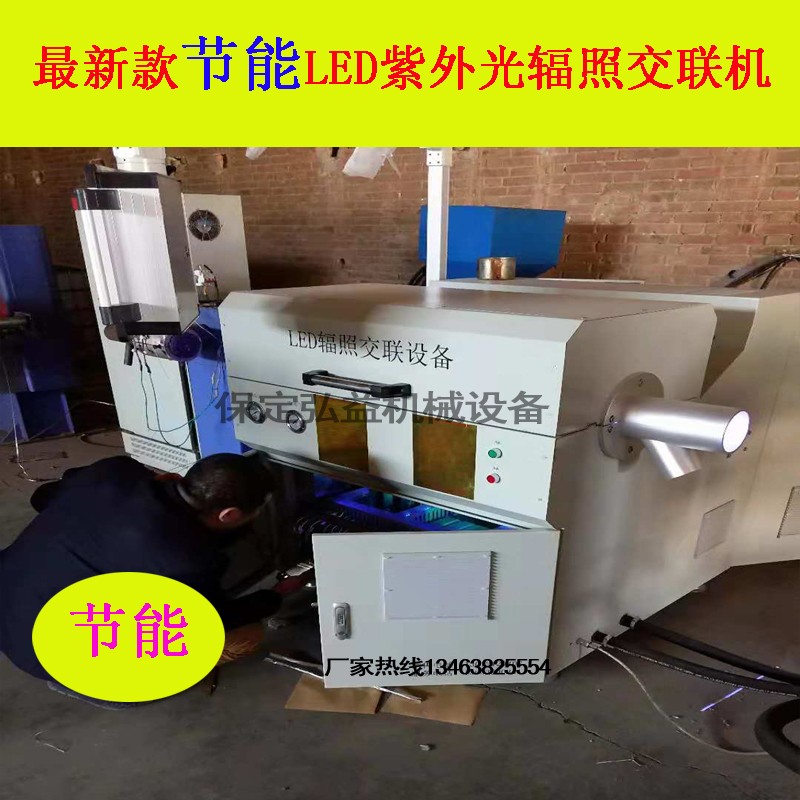

1、辐照主箱体
1.1 辐照主体箱材料：烤漆钢板，规格：45#，2.5mm厚，
1.2 辐照主箱体：14只LED紫外线照射灯源、水冷系统、温度及电流传感器组成。每3或4只灯源组成一组，成为一个单独的控制单元，各单元间的操作控制均相互独立。每个单元内的3组灯源互成90或120度夹角。
1.3 LED紫外光辐照灯源：1kW紫外光LED灯 14只，灯管背面配置铝合金散热型材。
1.4设备装有14个电流监控，监测灯管的工作状态。
1.5 每组灯管分别配置温度传感器。
2.排烟风机
2.1 风机：离心式通风机，电机功率：2.2kw，流量达到1688－3517m3/h，全压1300－792Pa，转速为2900r/min；
2.2 风机通过连接软管对应两端的排烟导管。
3、PLC控制系统
3.1电控箱：立式柜体，箱体厚度2.5mm、门板厚度2.5mm、安装板厚度2.0mm。
3.2 控制柜配风扇过滤器：4台。供电电压：AC220V，过滤效率：73%
过滤等级：G2，外型尺寸mm(H×W×D) 323× 323 ×141.5。
3.3 电源指示：当设备上电后触摸屏亮起，否则熄灭。
3.4 报警指示：当辐照灯源超过设定上限温度时，触摸屏相应的区域显示红色，超过极限温度后自动停机。
3.5 电流显示：电流表分别对应每个辐照灯管，用于灯管工作状态的监测。
3.6 温度显示及设定：温控系统分别显示每组灯管的工作温度，配合排烟风机能够自动稳定运行。
3.7灯管工作时间显示及修改：在触摸屏参数设定区的文本中显示，记录各个灯管的工作时间。

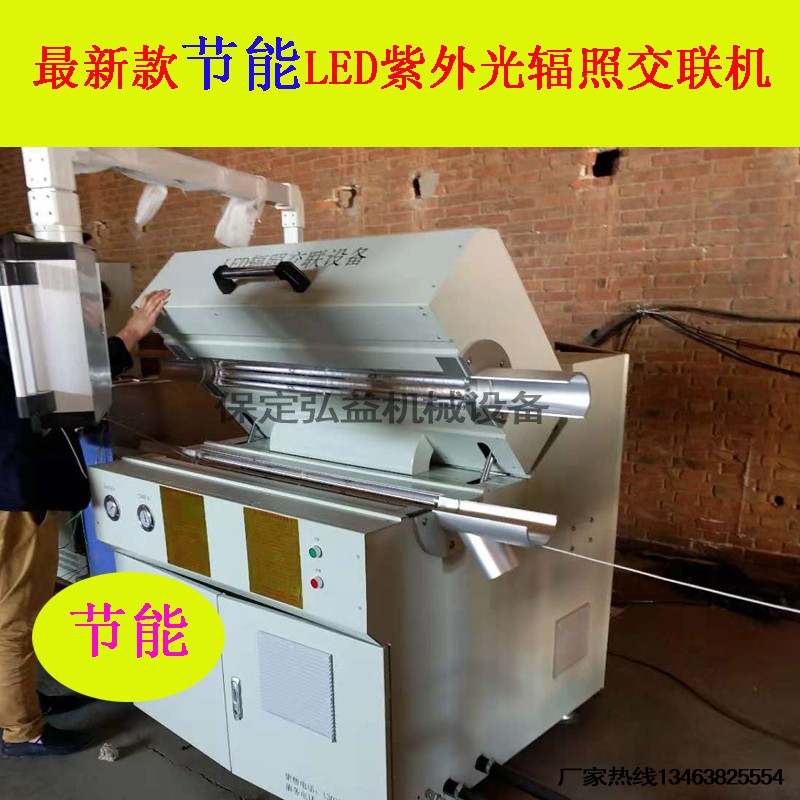

3.8辐照主箱体的打开与闭合：控制区的“开盖”“合盖”按钮分别对应辐照主箱体上盖的打开与闭合。当需要打开上盖时（此时设备必须处于非工作状态，以免造成伤害），按压“开盖”按钮，可将上盖升至最顶端并自动停止。按压“合盖”按钮直到上盖与下盖完全闭合而自动停止下降。
4、LED电源供电系统
4.1采用4块整流电子电源组成，分别为14只LED灯管供电。
4.2采用14块高效调功模块，分组调整LED灯管功率，10%-100%无级可调。
