【集萃网观察】由日本印刷机厂商小森及其子公司小森机械、东海控股组成的小森集团宣布，将正式销售用于形成触摸面板金属布线的凹版胶印机。小森集团预定在2014年8月27～29日于台北举行的“TouchTaiwan2014”展会上，展出与台湾工业技术研究院（ITRI）使用该凹版胶印工艺共同开发的金属网方式的触摸面板。该集团将在展会举办的同时，开始销售用于量产的印刷机。

    凹版胶印法的特点在于可缩短制造工序及制造成本。智能手机等的触摸面板制造工序一般使用光刻法。而通过在该工序中导入此次的凹版胶印机，“可将设备成本削减65％，将工序数量削减50％，将制造运行成本削减22％”。

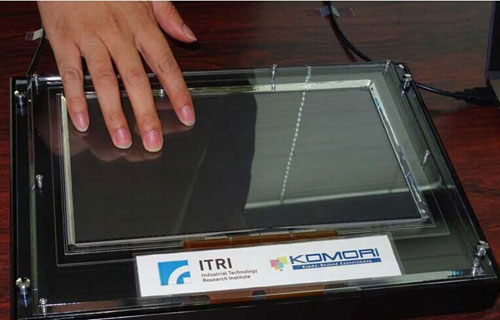

    利用凹版胶印法统一形成传感器电极和引出布线的金属网式触摸面板。金属网的传感器电极的线宽为5μm。屏幕尺寸为11.6英寸。支持10点触控输入。设想平板电脑用途试制而成。

    即将开始销售的量产用凹版胶印机可用于形成连接触摸传感器与控制器的布线。目前的光刻法在形成布线时需要6道工序，而凹版胶印法只需1道工序即可完成。这样一来，包含传感器电极在内的触摸面板整体工序数量便可从10道减至5道。在印刷分辨率方面，可形成窄边框所需线宽/线间隔＝30μm/30μm的布线。而且“还具有线宽/线间隔＝20μm/20μm的实力”。

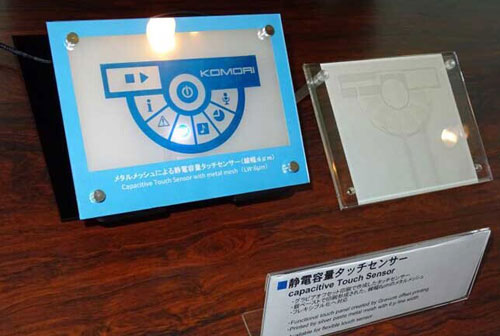

    利用凹版胶印法统一形成传感器电极和布线的金属网式触摸面板。金属网的传感器电极线宽为6μm。

    小森集团今后的目标是：在此类凹版胶印机方面推出不仅可形成布线，还可同时形成传感器电极的量产品。可形成与布线一样使用银（Ag）膏材料的金属网传感器电极。该工艺实现后，便可将触摸面板整体的工序数量减少至仅2道。

    印刷机在形成金属网传感器时，要求以线宽5μm的高分辨率来印刷。小森集团和ITRI预定在TouchTaiwan2014上展示的金属网式触摸面板一次形成布线和传感器电极，传感器电极的线宽为5μm。布线的线宽/线间隔为30μm/30μm。触摸面板的屏幕尺寸为11.6英寸，支持10点触控输入。两公司还预定在TouchTaiwan2014上实际展示该印刷机的工作情况。
